"BIG FOOT 20"

oder

2004_03_06 & 2004_03_14



Hurra, die Frischwassertanks sind fertig!! Ich habe gleich mehrere Fotos gemacht: vom Innenleben mit Schwallwand, mit Deckel, Anschlussseite für die Tanksensoren, UV-Entkeimung und natürlich beide Tanks zusammen.



Hier alle beide letzte Woche nach der Abholung.

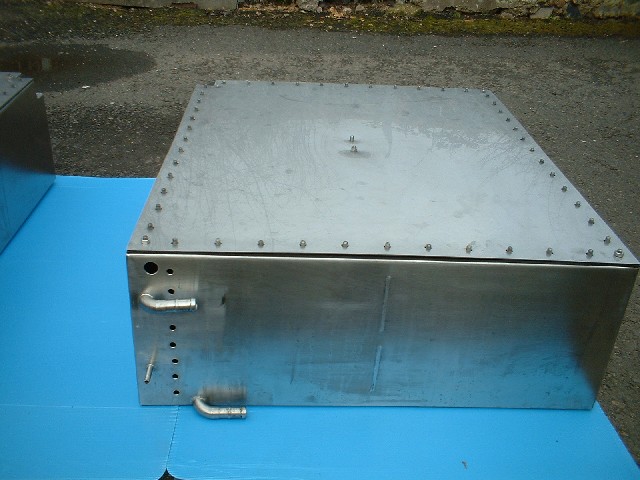

Hier ein Detailbild mit dem Anschluss für die  Entwässerung (ganz unten), der Saugstelle (kleines Röhrchen links), der Befüllung (oben), der Lochreihe für die Sensoren für die Füllstandshöhe und das große Loch ganz oben für die Kabeldurchführung der UV-Entkeimung.

Die





Hier ein Detailbild der Saugstelle von innen.





Die Sensoren für die Füllstandshöhe sind montiert wobei die Innenseite mit Karosseriekleber bestrichen wurde um Kriechströme zwischen den Sensoren bei Feuchtigkeit zu verhindern. Ebenso wurden die Haltebleche der UV-Entkeimung damit festgeklebt.





Hier Kabel für die Sensoren für die Füllstandshöhe und die Kabeldurchführung der UV-Entkeimung von außen.





Tank 1 ist inzwischen eingelassen und der Deckel verschraubt. Zwischen der Außenwand des Tanks und dem Holzrahmen habe ich Xtrem-Isolator geklemmt und damit keine Kleinteile dazwischen verschwinden die Oberseite abgeklebt. Tank 2 ist noch offen.





An den Befüll-Anschlüssen sind 3/4" Schläuche, damit  man die Tanks bei Bedarf leichter lösen kann. Diese Schläuche wiederum werden nächste Woche an die starren Leitungen angeschlossen, die an der Rückseite der Heckklappe enden.
